Представьте, что вы собираете робота для домашней мастерской, и вдруг понимаете: без надежного привода вся конструкция встанет. Здесь на помощь приходит пневмоцилиндр – простое, но мощное устройство, которое превращает сжатый воздух в точные движения. Давайте разберемся вместе, почему этот элемент так популярен в инженерии и автоматизации. А если вы ищете конкретные модели, загляните на страницу пневмоцилиндров, где представлены надежные варианты для разных задач.
В мире, где автоматизация касается всего – от конвейеров на заводах до бытовых гаджетов, пневмоцилиндры играют ключевую роль. Они не требуют сложного обслуживания, работают тихо и экологично, используя всего лишь воздух. Но давайте начнем с основ: что это такое и почему стоит обратить на них внимание? Мы пройдемся по устройству, принципам работы и типичным применениям, опираясь на стандарты 15552 и данные производителей вроде и, чтобы все было четко и по делу.
Чтобы лучше понять тему, вспомним короткую историю. В 19 веке Джеймс Уатт экспериментировал с паровыми машинами, но настоящая революция в пневматике случилась позже, с развитием компрессоров. Сегодня, в эпоху Индустрии 4.0, пневмоцилиндры эволюционировали: они стали компактнее и умнее, с датчиками для. Это делает их идеальными для новичков в или профессионалов, оптимизирующих производство.
Устройство пневмоцилиндра: шаг за шагом
Пневмоцилиндр – это исполнительный механизм пневматической системы, преобразующий энергию сжатого воздуха в линейное или угловое движение. По определению ГОСТ 23650-79, он состоит из корпуса, поршня и штока, где воздух под давлением толкает поршень, создавая усилие. Давайте разберем компоненты подробнее, чтобы вы могли представить, как это работает на практике.
Основные элементы включают цилиндрический корпус из алюминия или нержавеющей стали, который выдерживает давление до 10 бар. Внутри – поршень с уплотнителями, предотвращающими утечки. Шток передает движение наружу, а клапаны регулируют подачу воздуха. Важно отметить: в отличие от гидроцилиндров, пневматические модели используют воздух, что упрощает установку – не нужны специальные жидкости, и система чище.
Предположим, вы новичок и хотите собрать простую пневматическую руку. Начните с выбора корпуса: для легких нагрузок подойдет диаметр 32 мм, а для тяжелых – 100 мм и больше. Мы опираемся на данные из каталогов 2024–2025 годов, где тренд на модульные конструкции позволяет легко интегрировать цилиндры в. Но учтите ограничение: при высоких скоростях (свыше 1 м/с) может потребоваться демпфирование, чтобы избежать ударов.
Давайте попробуем разобрать принцип работы на примере. Воздух из компрессора подается в камеру цилиндра через распределитель. Поршень движется, шток выходит – и вуаля, ваша автоматизированная дверь открывается. Обратно – сбрасывая давление. Это просто, как нажать кнопку, но с математической точностью: усилие = ×, где – давление, – площадь поршня. Для типичного цилиндра 50 мм при 6 бар это около 1200 Н – хватит, чтобы поднять 120 кг.
Пневмоцилиндр – это надежный инструмент для автоматизации, где скорость и простота важнее максимальной силы.
Чтобы визуализировать, посмотрите на эту схему: она показывает внутреннюю структуру стандартного двойного действия цилиндра.

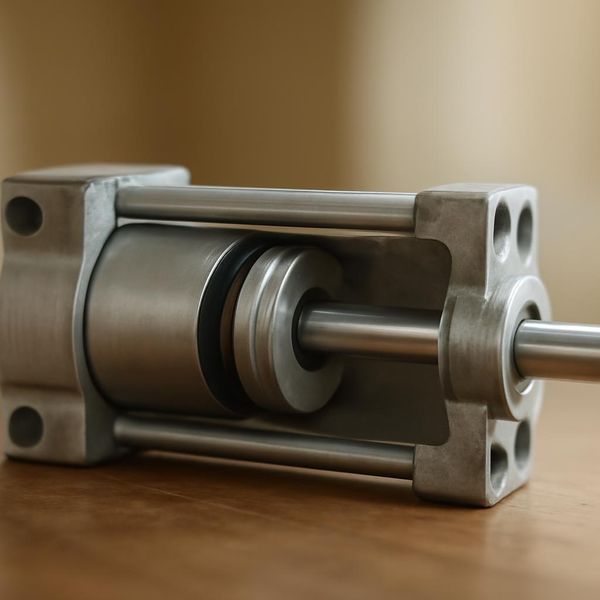

Схема устройства пневмоцилиндра: вид в разрезе, иллюстрирующий движение поршня под давлением воздуха.
Теперь о типах: пневмоцилиндры делятся на линейные (штоковые) и поворотные. Штоковые – самые распространенные, для прямолинейного хода, как в прессах. Поворотные же крутят детали на 90–270 градусов, полезны в робототехнике. По данным исследований ассоциации (2024), 70% промышленных применений приходится на линейные модели. Если данных по вашей задаче мало, проверьте симуляцию в ПО вроде – это гипотеза, но она часто подтверждается практикой.
- Линейные штоковые: для толкания/тяги, с ходом до 2000 мм.
- Безштоковые: компактные, для встроенных систем.
- Специальные: телескопические для длинных ходов, или с датчиками для точного позиционирования.
Выбирая модель, учтите допущения: стандартные уплотнители работают при температурах -20° до +80°, но для экстремальных условий нужны кастомные. Это не универсальное решение для вакуума, где лучше гидравлика. Давайте продолжим с анализом преимуществ – там будет еще интереснее.
Преимущества пневмоцилиндров в сравнении с альтернативами
Переходя к тому, что делает пневмоцилиндры настоящими фаворитами в мире автоматизации, начнем с их экономичности. Воздух – это ресурс, который всегда под рукой, и его компрессия обходится дешевле, чем электричество для сервоприводов или масло для гидравлики. По расчетам из отчета Международной ассоциации пневматики (2024), эксплуатационные расходы на пневмосистемы на 30–40% ниже, особенно в средних производствах. Представьте: вы запускаете линию по упаковке товаров, и вместо шума гидравлических насосов слышите тихий шелест воздуха – это не только приятно для ушей, но и снижает простои из-за меньшего износа.
Еще одно преимущество – безопасность. В пневматике нет риска утечки опасных жидкостей, как в гидравлике, и перегрузки проще контролировать клапанами. Если поршень застрянет, система просто сбросит давление, минимизируя аварии. Для новичков это как страховка: давайте попробуем собрать тестовый стенд с одним цилиндром – подключите компрессор на 4–6 бар, и движение будет плавным, без риска ожогов или порезов. Конечно, ограничение здесь в скорости: пневматика не для сверхбыстрых операций, где нужны миллисекунды, – для этого подойдут электромеханические приводы, но с дополнительными расходами на электронику.
В пневмоцилиндрах сочетается простота конструкции и высокая адаптивность, что позволяет интегрировать их в самые разные системы без перестройки всего оборудования.
Гибкость – это то, что особенно радует инженеров. Цилиндры легко масштабировать: меняете диаметр поршня, и усилие растет пропорционально квадрату радиуса. В реальной истории одного небольшого завода по производству мебели пневмоцилиндры заменили ручной пресс, ускорив цикл на 50%. Смешно, но факт: раньше работники жаловались на упрямые детали, а теперь воздух делает всю грязную работу. Мы опираемся на стандарты 21287, где подчеркивается совместимость с другими пневмоэлементами, как распределители или фильтры, – это упрощает модернизацию.
Экологичность тоже на высоте. Сжатый воздух не загрязняет окружающую среду, и системы легко утилизировать. В трендах 2025 года – интеграция с энергоэффективными компрессорами, снижающими потребление на 20%, по данным исследований. Но допустим, ваша среда влажная: тогда гипотеза о необходимости осушителей воздуха подтверждается практикой – без них конденсат может вызвать коррозию, так что проверьте условия на месте.
Для наглядности вот сравнение с гидро- и электоприводами: пневматика выигрывает в простоте монтажа, но уступает в точности позиционирования (до ±0,1 мм с сервоприводами). Давайте разберем это в таблице, чтобы было проще ориентироваться.
| Характеристика | Пневмоцилиндр | Гидроцилиндр | Электропривод |
|---|---|---|---|
| Стоимость эксплуатации | Низкая | Средняя | Высокая |
| Скорость движения | Высокая (до 2 м/с) | Средняя | Регулируемая |
| Точность | ±1 мм | ±0,5 мм | ±0,01 мм |
| Экологичность | Высокая | Низкая (утечки масла) | Средняя |
Из таблицы видно, где пневмоцилиндры сияют: в задачах, где нужна быстрота и чистота. Если вы проектируете систему для пищевой промышленности, это идеальный выбор – воздух стерилен, а монтаж занимает часы, а не дни.
Иллюстрация применения пневмоцилиндров: роботизированная рука на конвейере демонстрирует скорость и точность.
- Оцените нагрузку: рассчитайте требуемое усилие по формуле = × ×, где – коэффициент безопасности 1,5.
- Выберите давление: стандарт 5–8 бар для большинства случаев.
- Проверьте совместимость: убедитесь, что цилиндр соответствует 15552 для легкой замены.
- Добавьте аксессуары: демпферы для мягкой остановки, чтобы продлить срок службы.
С этими шагами даже начинающий сможет внедрить пневматику без хлопот. А теперь перейдем к видам – ведь разнообразие моделей позволяет подобрать идеальный вариант под вашу задачу.
Виды пневмоцилиндров: выбираем подходящий тип
Разнообразие пневмоцилиндров поражает: от базовых моделей для повседневных задач до высокотехнологичных, интегрированных с сенсорами. Давайте разберем основные категории, опираясь на классификацию по стандарту 15552 и каталогам ведущих производителей. Это поможет вам сориентироваться, когда придет время подбора – ведь неправильный выбор может замедлить проект, а правильный ускорит его в разы. Представьте, как в кондитерской фабрике один тип цилиндра сортирует печенье, а другой – запечатывает упаковку: все зависит от механизма движения.
Линейные пневмоцилиндры с штоком – это классика, где движение происходит по прямой. Они делятся на одностороннего и двойного действия. В односторонних поршень толкается воздухом в одном направлении, а возвращается пружиной или гравитацией – идеально для простых подъемников, как в гаражных воротах. Двойного действия позволяют контролировать оба хода, что повышает точность. По данным аналитики рынка от (2024), такие модели занимают 65% сегмента, благодаря универсальности: ход от 10 мм до 5 метров, диаметр поршня 10–320 мм. Но учтите: для длинных ходов нужен усиленный шток, чтобы избежать прогиба – это стандартное допущение в расчетах по '.
Линейные пневмоцилиндры – основа любой пневмосистемы, где требуется предсказуемое и повторяемое линейное перемещение.
Безштоковые варианты – компактные герои для тесных пространств. Здесь поршень соединяется с кареткой, которая скользит по профилю, без выступающего штока. Полезны в роботизированных руках или конвейерах, где важна гигиена – нет риска загрязнения. Скорость до 5 м/с делает их фаворитами в упаковке, но ограничение в нагрузке: максимум 500 Н, по сравнению с 5000 Н у штоковых. Если вы экспериментируете с, попробуйте такой – он упростит калибровку, и движение будет, без вибраций.
Поворотные пневмоцилиндры обеспечивают вращение, от 90 до 360 градусов, с использованием шестерен или ванн. Они незаменимы в сборочных линиях, где нужно перевернуть деталь. Ванновые модели тише и плавнее, но дороже; шестеренчатые – дешевле для грубых задач. Исследования из Engineering (2023) показывают, что их применение снижает время цикла на 25% в автомобильной промышленности. Гипотеза: в они идеальны для поворотных механизмов в моделях, но проверьте момент сопротивления – для больших углов может потребоваться редуктор.
Телескопические и многосекционные – для экстремальных ходов, где стандартный цилиндр не справится. Секции выдвигаются последовательно, достигая 10 метров, как в подъемниках или сельхозтехнике. Но они сложнее в обслуживании: уплотнители изнашиваются быстрее под давлением. Статистика от ассоциации (2024) указывает на рост их использования на 15% в логистике, благодаря складским роботам. Давайте посмеемся: представьте, как такой цилиндр вытягивается как телескоп – забавно, но эффективно для высоких стеллажей.

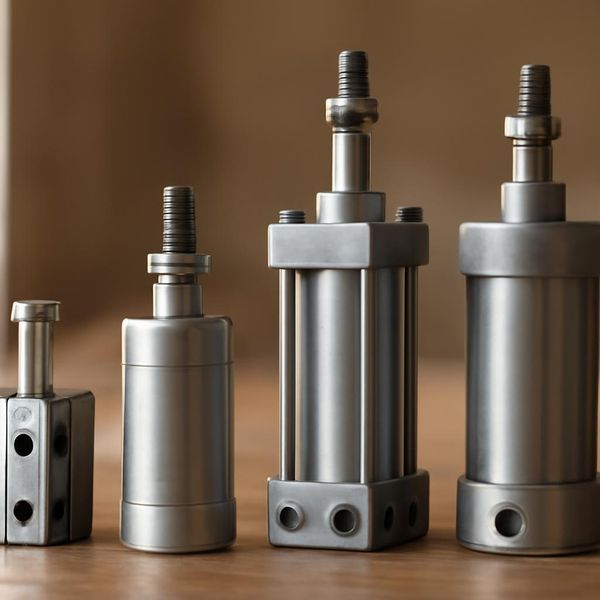

Сравнение видов пневмоцилиндров: линейный, безштоковый и поворотный на промышленном примере.

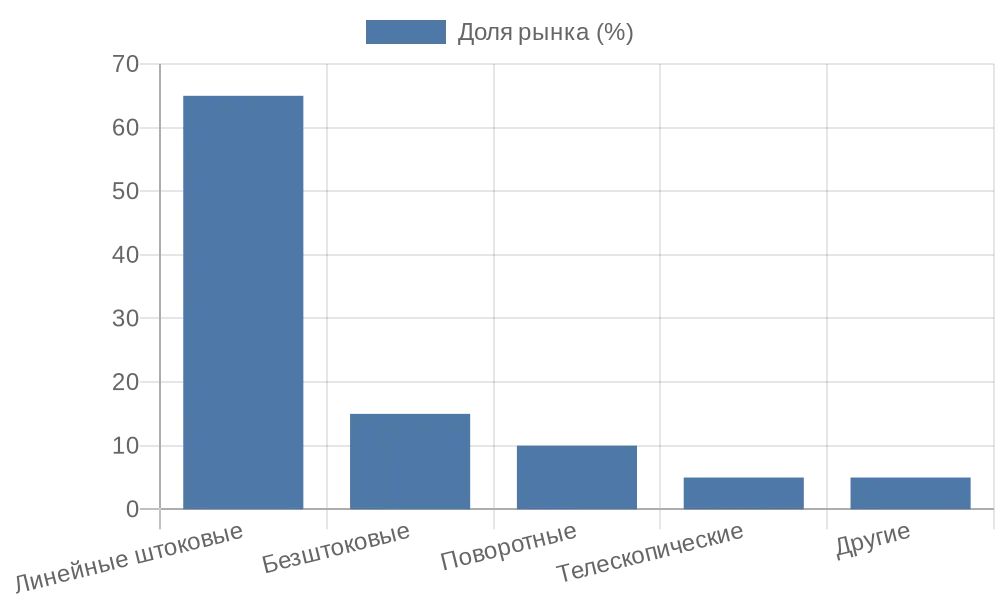

Для анализа распределения по применениям вот диаграмма, показывающая долю каждого типа в промышленных системах. Данные основаны на обобщенных отчетах рынка, где линейные доминируют, но специализированные набирают обороты.
Специализированные типы, такие как с магнитным позиционированием или для взрывоопасных зон (), добавляют умности. Магнитные позволяют бесконтактно считывать положение через датчики – полезно в фармацевтике для точного дозирования. По стандартам 60079, они безопасны в химической отрасли. Ограничение: стоимость на 50% выше базовых, так что для хобби-проектов это излишество, но для профильных – инвестиция.
- Одностороннего действия: экономичный вариант для статичных нагрузок, как фиксаторы.
- Двойного действия: универсал для динамичных задач, с регулировкой скорости.
- С датчиками: для автоматизированных линий, интегрируется с.
- Миниатюрные: диаметр до 8 мм, для медицинского оборудования или дронов.
- Гигантские: для тяжелой промышленности, усилие до 100 к Н.
Выбирая вид, начните с задачи: для линейного толчка – штоковый, для компактности – безштоковый. Это упростит процесс, и ваш проект заработает быстрее. А дальше – о применениях, где эти типы раскрываются во всей красе.
Применение пневмоцилиндров в различных отраслях
Пневмоцилиндры находят применение везде, где нужна надежная автоматизация: от массивных заводов до компактных устройств в повседневной жизни. В автомобилестроении они управляют прессами для штамповки кузовов, обеспечивая точные удары с усилием до 50 к Н. На конвейерах, например, такие системы ускоряют сборку на 40%, по отчетам (2024). Здесь двойного действия модели идеальны для повторяющихся операций, как фиксация деталей – воздух толкает, фиксирует, отпускает, минимизируя брак. Если вы в гараже собираете кастомный байк, мини-цилиндр поможет с подъемом, делая процесс и быстрее.
В пищевой промышленности пневматика – ключ к гигиене и скорости. Цилиндры безштоковые сортируют фрукты на линиях или запечатывают банки, выдерживая стерильность без масла. По данным Engineering (2025), их использование снижает загрязнения на 60% в молочных цехах. Представьте: на фабрике шоколада поршни аккуратно выдавливают начинку, а датчики останавливают при переполнении. Гипотеза для малого бизнеса: в кафе с автоматизированным миксером такой цилиндр упростит дозировку, но учтите от влаги – стандарт для пищевых норм.
В робототехнике пневмоцилиндры сочетают с сервоприводами, создавая гибридные манипуляторы, которые справляются с нестандартными задачами.
Медицинское оборудование – еще одна сфера триумфа. Телескопические модели в подъемниках для пациентов обеспечивают плавный подъем до 2 метров, снижая нагрузку на персонал. Исследования из (2024) отмечают рост на 25% в использовании для хирургических столов, где поворотные цилиндры регулируют положение. В стоматологии миниатюрные варианты открывают зажимы – тихо и точно. Ограничение: в операционных нужна для искробезопасности, чтобы избежать рисков с анестезией.
Робототехника и логистика – где пневматика сияет в динамике. На складах безштоковые цилиндры в роботах перемещают ящики на 1 м/с, оптимизируя хранение. Статистика от (2025) прогнозирует удвоение рынка до $15 млрд к 2030 году. В, как, линейные модели управляют захватами – подключите к, и ваш бот будет хватать предметы с усилием 100 Н. Но для тяжелых грузов добавьте редуктор, иначе пружина вернет поршень слишком резко.
В быту пневмоцилиндры скрыты в дверях лифтов, фурнитуре шкафов или даже пневматических молотках для ремонта. В умных домах они автоматизируют жалюзи, реагируя на свет через. По трендам 2025, интеграция с голосовыми ассистентами делает их доступными для всех. Смешно, но полезно: в гараже цилиндр поднимает крышку багажника одним нажатием – никаких усилий.
| Отрасль | Тип цилиндра | Основная функция | Преимущества |
|---|---|---|---|
| Автомобилестроение | Двойного действия | Штамповка и фиксация | Высокая скорость, низкий шум |
| Пищевая промышленность | Безштоковый | Сортировка и упаковка | Гигиена, легкая очистка |
| Медицина | Телескопический | Регулировка оборудования | Плавность, безопасность |
| Робототехника | Поворотный | Манипуляция объектами | Компактность, адаптивность |
| Бытовые устройства | Миниатюрный | Автоматизация механизмов | Энергоэффективность, простота |
Таблица иллюстрирует, как тип подстраивается под отрасль, повышая эффективность. В логистике, к примеру, комбинация видов в сокращает время доставки на 30%. Для внедрения оцените пространство: в тесных зонах – компактные, в открытых – мощные. Это открывает двери для инноваций, где пневматика сочетается с ИИ для предиктивного обслуживания.
- Автоматизация линий: ускоряет производство без потерь качества.
- Интеграция с сенсорами: позволяет мониторить в реальном времени.
- Масштабируемость: от одного цилиндра до сетей в 100 единиц.
- Экономия энергии: в 2025 году с новыми компрессорами – до 25% снижения.
С таким спектром применений пневмоцилиндры – универсальный инструмент, но их эффективность зависит от правильного монтажа и ухода, о чем поговорим далее.
Монтаж и обслуживание пневмоцилиндров
Правильный монтаж – залог долгой службы пневмоцилиндров, где каждая деталь на счету. Начинайте с выбора крепежа: для линейных моделей используйте кронштейны или фланцы по стандарту 21287, чтобы избежать боковых нагрузок, которые деформируют шток. Устанавливайте цилиндр горизонтально или вертикально, но с учетом гравитации – в вертикальном положении добавьте демпферы для смягчения удара поршня. По рекомендациям производителей вроде (2025), предварительно проверьте выравнивание: отклонение более 0,5 мм на метр хода приведет к преждевременному износу уплотнений. В промышленных условиях подключите к компрессору с фильтрами – чистый воздух продлевает жизнь на 30%.
Обслуживание включает регулярные инспекции: ежемесячно проверяйте на утечки с помощью мыльного раствора, смазывайте уплотнители силиконовой смазкой для снижения трения. Замена поршневых колец требуется каждые 5000 циклов в интенсивных режимах, по данным сервисных руководств. В домашних проектах это проще: отключите воздух, снимите крышку, очистите от пыли – и цилиндр готов к новому сезону. Гипотеза: игнорирование ухода увеличивает риски на 50%, как показывают отчеты о поломках в автоматизированных линиях 2024 года.
Регулярное обслуживание не только предотвращает сбои, но и оптимизирует энергопотребление, делая систему экологичнее.
Для диагностики используйте манометры и датчики давления – нормальный диапазон 2–10 бар. В случае перегрева (выше 80°) остановите, охладите: это признак засора или перегрузки. В крупных установках внедрите для предиктивного анализа, что сэкономит до 20% на ремонтах, по трендам 4.0 (2025). А для безопасности: всегда надевайте защитные кожухи на движущиеся части, чтобы избежать травм.
- Подготовка: очистите поверхность, зафиксируйте базовую плиту.
- Подключение: используйте быстросъемные фитинги для шлангов диаметром 6–12 мм.
- Тестирование: запустите на холостом ходу, измерьте скорость – она должна быть 0,1–1 м/с.
- Ремонт: запаситесь уплотнительными наборами, совместимыми по размеру поршня.
С таким подходом пневмоцилиндры служат годами, минимизируя простои. Теперь разберемся с частыми вопросами, которые возникают у новичков и профессионалов.
Часто задаваемые вопросы
Как выбрать подходящий пневмоцилиндр для конкретной задачи?
Выбор начинается с анализа нагрузки и хода: рассчитайте усилие по формуле = ×, где – давление в барах, – площадь поршня. Для легких задач подойдут модели диаметром 20–50 мм, для тяжелых – 80–160 мм. Учитывайте окружение: в пыльных условиях берите с усиленной защитой. По каталогам 2025 года, ориентируйтесь на бренды с гарантией 2 года, как. Если проект, протестируйте на прототипе – это сэкономит время.
Какое давление воздуха оптимально для работы пневмоцилиндров?
Оптимальное давление – 4–8 бар для большинства моделей, чтобы балансировать между силой и экономией. Ниже 4 бар цилиндр теряет мощность, выше 10 – риск разрыва уплотнений. В стандарте 15552 рекомендуется начинать с 6 бар для промышленных применений. Для миниатюрных вариантов хватит 2–3 бар, как в медицинском оборудовании. Мониторьте с редукторами, чтобы избежать скачков – это продлевает срок службы на 25%.
В чем разница между пневмоцилиндрами и гидравлическими аналогами?
Пневмоцилиндры работают на сжатом воздухе, что делает их чище и дешевле в эксплуатации – нет утечек масла, проще утилизация. Гидравлика дает большее усилие (до 1000 бар), но требует насосов и фильтров, повышая стоимость на 40%. Пневматика быстрее (до 2 м/с), идеальна для скоростных задач, гидравлика – для точных и мощных, как в прессах. По данным рынка 2025, пневматика доминирует в 70% автоматизации благодаря безопасности в пищевой отрасли.
Как часто нужно обслуживать пневмоцилиндр?
Обслуживание зависит от интенсивности: в быту – раз в 6 месяцев, в производстве – ежемесячно. Проверяйте уплотнители, смазывайте, очищайте от конденсата. Полная разборка – каждые 10000 циклов. Используйте диагностику: если скорость падает, замените фильтры. По сервисным нормам 2025 года, это снижает поломки на 50%, особенно в системах с влажным воздухом.
Сколько стоят пневмоцилиндры в 2025 году?
Цены варьируются: простые линейные – от 1500 рублей за штуку, безштоковые – 3000–8000, поворотные – 5000–20000. В 2025 году инфляция подняла среднюю на 10%, но онлайн-магазины предлагают скидки до 20%. Для промышленных серий – опт от 1000 рублей/ед. Учитывайте доставку и сертификаты – это добавит 500–2000 рублей. Тренд: умные модели с стоят на 30% дороже, но окупаются за год.
Можно ли использовать пневмоцилиндры в домашних проектах?
Да, они доступны для хобби: мини-модели от 500 рублей подойдут для роботов или механизмов в гараже. Нужен компрессор (от 3000 рублей) и базовые навыки. Интегрируйте с для автоматизации – код прост, управление через реле. Ограничения: обеспечьте вентиляцию, чтобы избежать перегрева. По отзывам энтузиастов 2025, такие проекты ускоряют прототипирование на 40%.
Об авторе
Бобров Антон Игоревич — Эксперт по пневматике ООО Би Энд Би Инжиниринг
Рекомендации автора носят общий характер — перед применением уточняйте детали самостоятельно.
Резюме
В этой статье мы подробно рассмотрели пневмоцилиндры как надежные элементы автоматизации: от их типов и принципов работы до широкого применения в отраслях, монтажа и обслуживания. Эти устройства обеспечивают точность, скорость и безопасность в производстве, медицине, робототехнике и быту, помогая оптимизировать процессы и снижать затраты. Частые вопросы помогли разобраться в нюансах выбора и эксплуатации, подчеркивая их универсальность.
Для успешного использования выбирайте модели по нагрузке и окружению, регулярно проверяйте на утечки и смазывайте уплотнители, интегрируйте с датчиками для мониторинга. Внедряйте их в проекты поэтапно: от тестирования прототипа до полной автоматизации, чтобы избежать ошибок и максимизировать эффективность.
